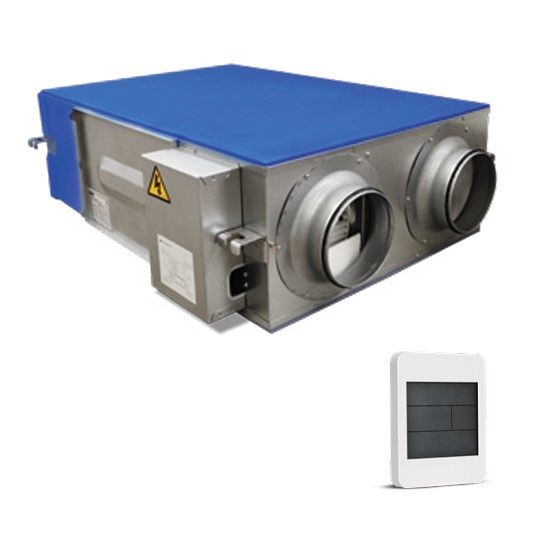

De WTW Plafondunit HRU-ERGO 350 m³/h is een compacte en efficiënte warmteterugwin-unit voor woningen en utiliteitsruimtes. Dankzij de tegenstroom enthalpie-warmtewisselaar worden warmte en vocht teruggewonnen, wat zorgt voor een comfortabel binnenklimaat en voorkomt dat een condensafvoer nodig is. De unit is ontworpen voor horizontale montage, bijvoorbeeld boven een verlaagd plafond, op zolder of in een technische ruimte.

Het systeem benut de warmte uit de afgevoerde binnenlucht om de inkomende verse buitenlucht te verwarmen, wat de verwarmingskosten verlaagt. In de zomer werkt dit proces andersom: de koelere afgevoerde binnenlucht koelt de warme buitenlucht voor, waardoor het binnenklimaat in alle seizoenen aangenaam blijft.

Technische specificaties

• Luchtvolume (nominaal): 350 m³/h
• Warmtewisselaar: tegenstroom enthalpie (warmte- en vochtterugwinning, geen geurtransfer)
• Temperatuurrendement: ca. 75–84%
• Enthalpierendement: ca. 66–72%
• Automatische bypass
• Ventilatoren: EC-fans, 10 snelheden
• Vorstbeveiliging via intelligente ontdooiicyclus
• Filters: 2× EU4
• Productcode filters: HRF-ERGO-350-EU4)
• Filterafmetingen: 180 × 670 mm
• Geluidsniveau: 37,5 dB
• Opgenomen vermogen: 60 W
• Gewicht: 37 kg
• Energieklasse: A

Luchtcapaciteit per externe weerstand

• 0 Pa: 350 m³/h
• 50 Pa: 310 m³/h
• 100 Pa: 270 m³/h
• 150 Pa: 230 m³/h
• 200 Pa: 190 m³/h

Afmetingen in mm (zie maattekening)

• A = 804
• B = 882
• C = 100
• D = 160 (kanaalaansluiting Ø)
• E = 813
• F = 860
• G = 19
• I = 480
• M = 270

Montage

De HRU-ERGO 350 is ontworpen voor horizontale plaatsing. Aan de bovenzijde van de behuizing bevinden zich sterke ophangpunten/montageogen, waarmee de unit kan worden bevestigd aan:
• draadeinden
• plafondankers
• montagerails of frames

Filterwisseling / service

De vlakke onderzijde zorgt ervoor dat service en filterwissel van onderaf mogelijk zijn, wat ideaal is bij montage boven een systeemplafond of in een krappe ruimte.

Elektrische aansluiting

Voeding:
• Voeding: 230V~
• Aansluiting via vaste klemmen in de unit
• Aanbevolen voedingskabel: 3×1,5 mm²
• Aansluiten via eigen groep met zekering
• Goede aarding verplicht

Aansluiting regelaar

Geschikt voor:
• HRU-CONTR (basisregelaar inbegrepen)
• HRU-CONTR-TPAD (touchscreen)
• De standaard meegeleverde kabel bij de HRU-CONTR is 5 meter, met tin-gecoate aansluituiteinden.
• De stuurkabel wordt rechtstreeks op de klemmen in de unit aangesloten (volgorde van kleuren is vrij volgens fabrikant).

Verlengbaarheid:
De stuurkabel mag worden verlengd tot 20–30 meter, mits:
• afgeschermde stuurkabel wordt gebruikt (bijv. LIYY/LIYCY 4–6×0,5 mm²)

• storing door 230V-leidingen wordt vermeden
• afscherming aan één zijde wordt geaard

Belangrijkste kenmerken

• Hoog rendement door tegenstroomtechniek
• Vochtterugwinning (enthalpie) voor stabielere luchtvochtigheid
• Geen condensafvoer nodig
• Stille EC-ventilatoren
• Geen geurtransfer door cellulosewisselaar
• Compact ontwerp, onderhoud van onderaf
• Geschikt voor CO₂- en RV-gestuurde ventilatie

Toepassingen

• Woningen en appartementen
• Utiliteitsruimtes en kleinschalige horeca
• Renovatieprojecten met beperkte installatieruimte
• Montage boven plafonds of in technische ruimtes

Opties & accessoires

• Touchscreen- of basisregelaar
• CO₂- en vochtigheidssensoren
• Elektrische voorverwarmer
• Water-naverwarmingsbatterij
• EU4 vervangfilters (hogere klasse optioneel)
