Raam- muurventilator met omkeer-functie - 825m3/h - B23 RA/C

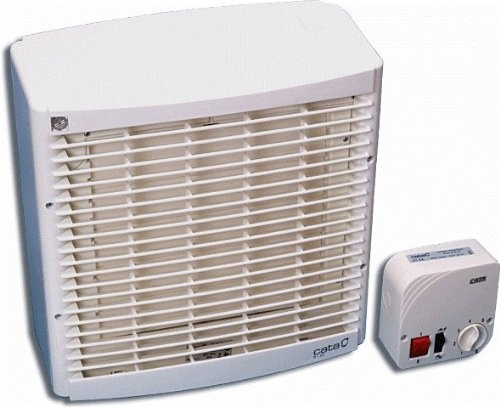

De Cata B23 RA/C is een krachtige en veelzijdige ventilator die zowel geschikt is voor installatie in muren als ramen. Met een luchtcapaciteit tot 825 m³/h en een omkeerfunctie voor zowel luchttoevoer als -afvoer, biedt deze ventilator een efficiënte oplossing voor ventilatie in kantoren, wachtruimtes, restaurants en andere ruimtes. Dankzij het elegante ontwerp en de flexibele montageopties is dit een betrouwbare keuze voor binnenventilatie.

Technische specificaties

• Type: Cata B23 RA/C
• Luchtcapaciteit: 825 m³/h (hoge stand) / 530 m³/h (lage stand)
• Vermogen: 45 W
• Toerental: 1350 omw/min
• Geluidsniveau: 49 dB(A) op 2 meter
• Beschermingsgraad: IPX4 (beschermd tegen spatwater)
• Kleur: Wit
• Bediening: 5-snelheidsschakelaar met omkeerfunctie

Afmetingen:

• Uitsparing diameter: 258-260 mm
• Diepte (A): 190 mm
• Hoogte en breedte (B): 340 mm
• Flensdiepte (C): 40 mm
• Werktemperatuur: -20°C tot +50°C

Bijzonderheden:

• Automatische jaloezieën voor de uitlaatzijde
• Inclusief glasinstallatiekit voor raammontage

Installatie-instructies

De ventilator kan eenvoudig worden geïnstalleerd in zowel muren als ramen. Houd rekening met de volgende vereisten:

1. Uitsparing:

• Diameter: 258-260 mm
• Zorg bij wandmontage voor een minimale afstand van 175 mm tussen het hart van de uitsparing en de dichtstbijzijnde muurzijde.

2. Plaatsing in een muur:

• Gebruik de bevestigingsring en zorg dat de muur minimaal 40 mm dik is. Extra versteviging kan nodig zijn bij dunnere muren.
• Gebruik vier schroeven om de ventilator stevig vast te zetten.

3. Plaatsing in een dikke muur (bijvoorbeeld 30 cm):

De Cata B23 RA/C ventilator is geschikt voor installatie in muren tot een standaard dikte van 19 cm. Voor dikkere muren tot 30 cm zijn er meerdere oplossingen:

• Directe plaatsing zonder verlenging: Het binnengedeelte moet luchtdicht worden aangesloten op de doorvoer om luchtlekkage te voorkomen.
• Gebruik van een verlengbuis: Voor het overbruggen van de afstand kunt u een buis met een binnendiameter van Ø 230 mm gebruiken. Dit is geen standaardmaat, maar kan eenvoudig worden aangepast. Kies bijvoorbeeld een aluminium luchtkanaal met een buitendiameter van Ø 250 mm en geef tijdens de bestelling aan dat de binnendiameter op 230 mm moet worden gebracht. Dit maatwerk is mogelijk en wordt uitgevoerd bij productie. Dit kanaal heeft een lengte van 1 meter welke eenvoudig met een slijptol of ijzerzaag op de gewenste lengte kan worden ingekort.

Heeft u vragen over de juiste onderdelen of hulp nodig bij het bestellen? Neem gerust contact op met onze klantenservice!

4. Plaatsing in een raam:

• Geschikt voor glasdiktes tussen 4 en 8 mm.
• Gebruik de meegeleverde glasinstallatiekit. Bevestig de steunringen stevig aan beide zijden van het glas met behulp van de schroeven.

5. Minimale afstand tot vloer:

• De ventilator moet worden gemonteerd op een minimale hoogte van 2,3 meter boven de vloer, zoals voorgeschreven in de montagehandleiding.

6. Elektrische aansluiting:

• Sluit de ventilator aan met een tweepolige schakelaar met een minimale contactafstand van 3 mm.
• Zorg ervoor dat de netspanning (V) en frequentie (Hz) overeenkomen met de specificaties op het typeplaatje.
• Gebruik een korte, flexibele voedingskabel voor veilige aansluiting.

Kenmerken

• Flexibele bediening: Voorzien van een 5-snelheidsschakelaar, waarmee u de ventilator eenvoudig kunt instellen voor luchttoevoer of -afvoer.
• Veilig ontwerp: Dankzij de IPX4-beschermingsgraad is de ventilator spatwaterdicht, ideaal voor gebruik in vochtige ruimtes.
• Automatische jaloezieën: Sluiten de ventilator af wanneer deze niet in gebruik is, om tocht en stof tegen te gaan.

Toepassing

• De Cata B23 RA/C is geschikt voor gebruik in binnenruimtes zoals kantoren, wachtruimtes, restaurants en vergelijkbare toepassingen.
• Dankzij de hoge capaciteit en flexibele montageopties is deze ventilator ideaal voor het verplaatsen van grote hoeveelheden lucht.
• Let op: deze ventilator is ontworpen voor gebruik in schone luchtomgevingen zonder stof, vet of chemische dampen.

Onderhoud

• Reiniging: Reinig de buitenzijde van de ventilator met een mild, vloeibaar reinigingsmiddel. Gebruik geen schurende schoonmaakmiddelen.
• Zorg ervoor dat de ventilator is uitgeschakeld en niet is aangesloten op het elektriciteitsnet voordat u met reinigings- of onderhoudswerkzaamheden begint.

Heeft u vragen over de installatie of toepassing van dit product? Neem gerust contact op met onze klantenservice voor advies!
