Raam- muurventilator / omkeer-functie - 1900m3/h - B30 RA/C

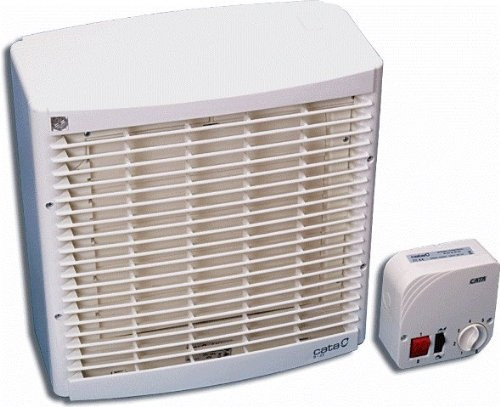

De Cata B30 RA/C is een krachtige en veelzijdige ventilator, speciaal ontworpen voor gebruik in ramen en muren. Met een maximale luchtcapaciteit van 1900 m³/h en een omkeerfunctie voor luchttoevoer en -afvoer biedt deze ventilator een efficiënte ventilatieoplossing. Dankzij het elegante ontwerp en de flexibele montageopties is de ventilator ideaal voor kantoren, wachtruimtes, restaurants en andere ruimtes.

Technische Specificaties

• Type: Cata B30 RA/C
• Luchtcapaciteit: 1900 m³/h (hoge stand) / 1300 m³/h (lage stand)
• Vermogen: 65 W
• Toerental: 1350 omw/min
• Geluidsniveau: 52 dB(A) op 2 meter
• Beschermingsgraad: IPX4 (spatwaterdicht)
• Kleur: Wit
• Bediening: 5-snelheidsschakelaar met omkeerfunctie

Afmetingen

• Uitsparing diameter: 338-340 mm
• Diepte (A): 215 mm
• Hoogte en breedte (B): 440 mm
• Flensdiepte (C): 40 mm
• Werktemperatuur: -20°C tot +50°C

Bijzonderheden

• Automatische jaloezieën: Voorkomen tocht en stof wanneer de ventilator niet in gebruik is.
• Inclusief glasinstallatiekit: Voor eenvoudige installatie in ramen.
• Flexibele montage: Geschikt voor zowel ramen als muren.

Installatie-instructies

1. Uitsparing

• Diameter: 338-340 mm
• Centrering: Zorg dat de afstand vanaf het hart van de uitsparing tot de dichtstbijzijnde muur- of raamrand minimaal 215 mm bedraagt. Dit zorgt ervoor dat er inbouw ruimte is voor het binnendeel.

2. Plaatsing in een muur

• Gebruik de meegeleverde bevestigingsring en zorg dat de muur minimaal 40 mm dik is. Extra versteviging kan nodig zijn bij dunnere muren.
• Bevestig de ventilator stevig met vier schroeven.

3. Plaatsing in een dikke muur (bijvoorbeeld 30 cm)

De Cata B30 RA/C ventilator is ontworpen voor standaard muurdiktes tot 21,5 cm. Voor dikkere muren zijn er verschillende oplossingen:

• Directe plaatsing zonder verlenging: Zorg dat het binnengedeelte luchtdicht wordt aangesloten op de doorvoer. Dit voorkomt luchtlekkage en zorgt dat de lucht uitsluitend via de doorvoer naar buiten stroomt.

• Gebruik van een verlengbuis: Een buis met een binnendiameter van Ø 338 mm kan worden gebruikt om de afstand te overbruggen. Voor maatwerk kunt u bijvoorbeeld een aluminium luchtkanaal met een buitendiameter van Ø 350 mm bestellen en tijdens de bestelling aangeven dat de binnendiameter moet worden aangepast naar Ø 338 mm. Het kanaal kan eenvoudig op maat worden gemaakt met een slijptol of ijzerzaag.

4. Plaatsing in een raam

• Geschikt voor glasdiktes tussen 4 en 8 mm.
• Gebruik de meegeleverde glasinstallatiekit. Bevestig de steunringen stevig aan beide zijden van het glas met behulp van de schroeven.

5. Minimale afstand tot de vloer

• Monteer de ventilator op een hoogte van minimaal 2,3 meter boven de vloer, zoals voorgeschreven in de montagehandleiding.

6. Elektrische aansluiting

• Sluit de ventilator aan met een tweepolige schakelaar met een minimale contactafstand van 3 mm.
• Zorg ervoor dat de netspanning (V) en frequentie (Hz) overeenkomen met de specificaties op het typeplaatje.

Kenmerken

• Flexibele bediening: Voorzien van een 5-snelheidsschakelaar, waarmee u eenvoudig luchttoevoer of -afvoer kunt instellen.
• Veilig ontwerp: Dankzij de IPX4-beschermingsgraad is de ventilator spatwaterdicht, ideaal voor vochtige ruimtes.
• Hoge capaciteit: Verplaatst moeiteloos grote hoeveelheden lucht.

Toepassing

• Geschikt voor gebruik in binnenruimtes zoals kantoren, wachtruimtes, restaurants en vergelijkbare toepassingen.
• Ontworpen voor schone luchtomgevingen zonder stof, vet of chemische dampen.

Onderhoud

• Reiniging: Maak de buitenzijde schoon met een mild, vloeibaar reinigingsmiddel. Vermijd schurende schoonmaakmiddelen.
• Zorg dat de ventilator is uitgeschakeld en losgekoppeld van het elektriciteitsnet voordat u onderhoud uitvoert.

Heeft u vragen over installatie of accessoires? Neem gerust contact op met onze klantenservice voor advies!
