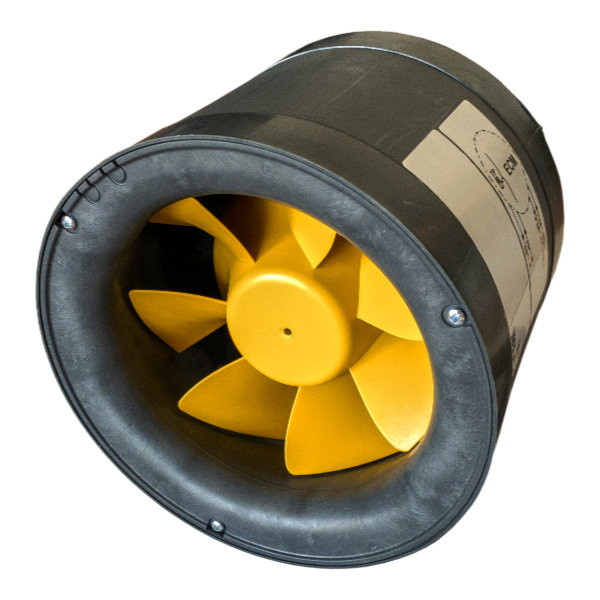

Deze compacte gelijkstroom buisventilator staat bekent om zijn energie-efficiëntie en bedrijfszekerheid. De ventilator voldoet aan de ERP-richtlijnen en is voorzien van een efficiënte EC-motor.
Kenmerken
Type: Diagonaalventilator, met specifieke schoepenvorm voor luchtopbrengst en drukontwikkeling
Plaatsing: Kan in elke gewenste positie worden geplaatst en is geschikt voor binnenopstelling
Afmetingen en aansluitschema's: Zie bijgevoegde afbeeldingen
Algemene Specificaties:
• Capaciteit: 515 m³/h
• Flensmaat: Ø 160 mm
• Ampère: 0,4 A
• Vermogen: 44 W
• Gewicht: 1 kg
• Materiaal: Plastic
• Maximale druk: 315 Pa
• Toerental: 3820 toeren per minuut
Snelheidsregeling
Deze gelijkstroom EC buisventilator is ontworpen voor flexibele en nauwkeurige regeling.
PWM-besturing: Door de geïntegreerde PWM-ingang kan deze ventilator met precisie geregeld worden voor de gewenste luchtstroom en druk.

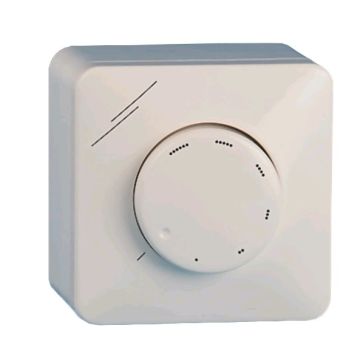

• Externe Regelaar: Met de MTP50 regelaar is de ec buisventilator traploos op de gewenste snelheid in te stellen.
• Computerbesturing: Voor geautomatiseerde integratie in slimme gebouwbeheersystemen of HVAC-regelsystemen, kan de ventilator worden aangestuurd door een computer. Dit vereist compatibele hardware en software voor optimale flexibiliteit in ventilatiemanagement.
Ontwerp en Prestaties:
• Innovatief ontwerp, geoptimaliseerd voor aerodynamica via Computational Fluid Dynamics (CFD)
• Geschikt voor middelgrote ruimtes die efficiënte luchtverversing vereisen
• Eenvoudig te installeren in standaard ventilatiesystemen
• Energiezuinig: laag stroomverbruik
• Constructie uit hoogwaardig, slagvast en versterkt polypropyleen
• State-of-the-art IE5-motor, traploos regelbaar voor diverse toepassingen
• Bediening via externe PWM-regelaar voor nauwkeurige snelheidsaanpassing
• Geschikt voor continue werking bij temperaturen tot 40 °C
ERP- en Veiligheidsgegevens:
• ERP-conform: Ja
• Buisaansluitdiameter: DN160
• Nominale spanning: 230 V
• Aansluitfasen: 1~
• Zekering: 6 A
• Beschermingsgraad: IPX2
• Bouwtype: Diagonaal
• Categorie/Inbouwsituatie: A
Maximale Operationele Gegevens:
• Stroomopname: 44 W (zowel bij 50 als 60 Hz)
• Bedrijfsstroom: 0,41 A (zowel bij 50 als 60 Hz)
• Rotatiesnelheid: 3820 1/min
• Statische efficiëntie: 37,9%
• Ventilatorefficiëntie: 40%
• Volumestroom: 515 m³/h
• Mediumtemperatuur: 40 °C
• Omgevingstemperatuur: 40 °C
Optimale Energie-Efficiëntiegegevens:
• Rotatiesnelheid bij energie-efficiëntie optimum: 3821 1/min
• Efficiëntiegraad: 44,8%
• Efficiëntiecategorie: Statisch
• Ingangsvermogen van de motor bij energie-efficiëntie optimum: 0,04 kW
• Totale efficiëntie: 69,7%
• Ventilatordruk bij energie-efficiëntie optimum: 189 Pa
• Volumestroom bij energie-efficiëntie optimum: 328 m³/h
Motor Specificaties:
• Nominale frequentie: 50 Hz
• Motortype: EC
• Inbouwwijze: ILM (intern)
• Draairichting: rechts
• Isolatieklasse: ISO F
• Motorbescherming: TAI
• Beschermingsklasse: IP00
• Poolomschakelbaar: Nee
• Stroomvoorziening: AC 1~
• Aantal polen: 2
• Nominale spanning: 230 V
• Asvermogen: 40 W
• Toerental: 3650 1/min
• Rendement: 58%
• UL-certificering motor: Geen
