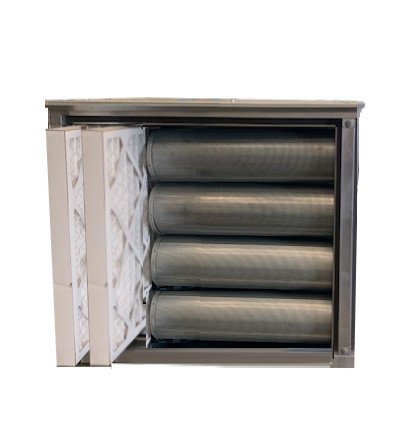

De geurfilterkast zonder motor is voorzien van een G4-doosfilter voor het afvangen van grove stof- en vetdeeltjes en 10 actieve koolstofpatronen voor het verwijderen van geuren en gassen. Deze filterkast is geschikt om toe te voegen aan bestaande toe- of afvoersystemen, maar ook voor nieuwe installaties waarbij het gebruik van een aparte afzuigmotor gewenst is. Dankzij zijn efficiënte werking is dit een veelgebruikte luchtfilterkast voor horeca-afzuiging en industriële ventilatiesystemen.

Technische gegevens

• Capaciteit: Technisch 2000 m3/h
• Capaciteit: Praktisch 1560 m3/h
• Afmetingen (B × H × D): 800 × 570 × 671 mm
• Aantal koolstoffilters: 10 stuks
• Voorfilter: 1× G4 doosfilter 460x600x45mm
• Gewicht: ca. 45 kg
• Zakkenfilter: nee
• Koolstoffilters: Ø145×450 mm, bajonetsluiting
• Behuizing: aluminium profielen met verzinkt stalen panelen

Behuizing van de geurfilterkast compact (10 patronen)

De kast is opgebouwd uit aluminium profielen en sendzimir-verzinkt staal (1 mm) met een zinklaag van 220 g/m² (Z220). Dit biedt uitstekende bescherming tegen corrosie en zorgt voor een aanzienlijk langere levensduur dan standaard uitvoeringen. Daardoor is deze geurfilterkast geschikt voor zowel binnen- als buitenopstelling.De geurfilterkast met 10 patronen is voorzien van:

• Volledig verwijderbare inspectieluiken: deze kunnen eenvoudig worden verwijderd en teruggeplaatst, wat ruimte bespaart en onderhoud vergemakkelijkt.
• Sleutelmechanisme: met de bijgeleverde sleutel zijn de inspectieluiken te openen en te sluiten, wat ongewenste toegang voorkomt.
• Metalen verbindingshoeken: zorgen voor een extra stevige en duurzame constructie.

Toepassing

Deze geurfilterkast wordt veel toegepast voor de afzuiging van horeca-afzuigkappen, zoals in keukens van restaurants, snackbars, bakkerijen en fastfoodzaken. Daarnaast is de kast ook geschikt als luchtfilterkast voor het verwijderen van geuren en gassen in:

• Industriële ventilatiesystemen
• Werkplaatsen en productieruimtes
• Laboratoria en voedselverwerkingsruimtes
• Luchtbehandelingsinstallaties met actieve koolstoffilters

Montage en positionering van de geurfilterkast

Een geurfilterkast zonder motor is ideaal voor plaatsing tussen bestaande ventilatiesystemen of voor nieuw aan te leggen installaties waarbij het gebruik van een aparte afzuigmotor wenselijk is. Dit kan zowel in het aanzuigkanaal (voor de motor) als in het uitblaaskanaal (na de motor).

Montagemogelijkheden

• Bevestiging tegen de wand:
Monteer de kast met muurbeugels stevig aan een binnen- of buitenmuur. De geurfilterkast kan zowel horizontaal als verticaal worden geplaatst.

• Bevestiging tegen het plafond:
Gebruik een montagerail die aan beide zijden uitsteekt en bevestig draadeinden door de rail tot aan het plafond voor een stabiele ophanging.

• Op een plat dak:
Plaats de geurfilterkast op kunststof balken met trillingdempers. Deze verminderen trillings- en geluidoverdracht naar het gebouw en beschermen het dak tegen beschadiging.

• Op een framewerk:
Wanneer muren of plafonds geen voldoende stevige basis bieden, kan de kast op een stalen of aluminium framewerk worden geplaatst, zodat deze op de gewenste hoogte en positie komt te staan.

Buitenopstelling

Alle geurfilterkasten zijn geschikt voor zowel binnen- als buitenopstelling. Bij plaatsing buiten raden wij aan om de volgende maatregelen te treffen:

• Naden afdichten: gebruik kit of luchtdichte tape om alle naden goed af te sluiten en inwatering te voorkomen. Dit verlengt de levensduur van de kast en beschermt de filters tegen vocht en vervuiling.

• Beschermende accessoires: gebruik weerbestendige dakkappen, regenkappen of uitblaasroosters om de geurfilterkast optimaal te beschermen tegen regen en windbelasting.

Hoe werkt de geurfilterkast zonder motor?

1. Afzuiging van lucht

De lucht met kook- en bakdampen of andere geuren en gassen wordt actief aangezogen door de afzuigmotor in of (afhankelijk van het model) buiten de geurfilterkast. Hierdoor stroomt de vervuilde lucht vanuit de afzuigkap en luchtkanalen door de filterkast heen.

2. Voor- en fijnfilters

In de eerste fase wordt de lucht, door het G4 (paneelfilter (doosfilter) geleid om grotere vet-, stof- en rookdeeltjes af te vangen. Dit beschermt de achterliggende koolstoffilters en verlengt de levensduur ervan.

3. Koolstoffilters

De van stof ontdane, maar nog geurhoudende lucht passeert vervolgens de koolstofpatronen. Deze koolstoffilters binden geur- en gasmoleculen, waardoor de meeste geuren en gassen worden geneutraliseerd.

4. Afvoer van schone lucht

Nadat de lucht alle stappen in de geurfilterkast heeft doorlopen, wordt de gezuiverde lucht afgevoerd naar buiten of, bij toevoer- en recirculatiesystemen, terug naar binnen geleid.

Deze uitvoering bevat geen zakkenfilter, waardoor meer vet- en stofdeeltjes de koolstoffilters kunnen bereiken. Bij sterk vervuilde of vette afzuiglucht adviseren wij een geurfilterkast met extra voorfilters of zakkenfilters voor een langere levensduur van de koolstofpatronen.

Advies

Wilt u de geurfilterkast inzetten voor een andere toepassing? Dat is mogelijk. Wij helpen u graag bij het bepalen van de juiste filtercombinatie en capaciteit. Neem gerust contact met ons op - wij beschikken over ruime ervaring in horeca-afzuiging, geurfiltering en luchtbehandeling.
