Zoekt u een afzuigmotor 1500 m3/h SV 7-7-1400? Kies voor deze bedrijfszekere dubbel aanzuigende centrifugaalventilator. Deze krachtige afzuigmotor met 1400 toeren wordt vaak ingezet voor intensieve ventilatietoepassingen zoals afzuiging in horecakeukens en industriële toepassingen. Maar ook voor algemene ventilatiedoeleinden zijn de afzuigmotoren 1500m3/h SV 7-7-1400 zeer geschikt.

Technische Specificaties

• Model: Afzuigmotor SV 7-7-1400
• Luchtdoorvoer: 1500 m3/h
• Voeding: Enkelfase 230V/50Hz
• Vermogensverbruik: 350 Watt
• Stroomsterkte: 1.8 A
• Toeren: 1400 toeren
• Temperatuurbereik: -20ºC tot +45ºC
• Beschermingsniveau: IP 32
• Afmetingen: Zie afbeelding
• Aandrijving: Direct aangedreven AC-motor
• Isolatie: Klasse B voor motorisolatie
• Constructie: Behuizing en waaiers van verzinkt staal
• Veiligheid: Ingebouwde thermische beveiliging

Afmetingen:
Afbeelding met afmetingen van de Afzuigmotor 1500 m3/h | SV 7-7-1400

Afzuigmotor 1500m3/h 7-7-1400

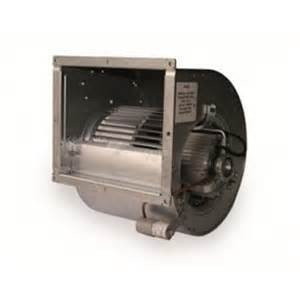

De Afzuigmotor 1500m3/h SV 7-7-1400, is een dubbelaanzuigende slakkenhuis ventilator. Bij dit model wordt de lucht vanuit de omgeving aan beide kanten van het slakkenhuis aangezogen. Vervolgens wordt deze aangezogen lucht door het slakkenhuis geleid en naar buiten geblazen via de rechthoekige uitblaasopening aan de voorkant van de ventilator.

Direct aangedreven afzuigmotor

Bij de afzuigmotor 1500 SV 7-7-1400 is de elektromotor rechtstreeks is verbonden met het ventilatorwiel. Dit betekent dat er geen extra aandrijfmechanismen zoals riemen of katrollen nodig zijn om de beweging van de motor over te brengen op het ventilatorwiel.

Het voordeel van deze directe aandrijving is dat het energieverlies als gevolg van mechanische wrijving wordt geminimaliseerd, wat resulteert in een hoger rendement en minder energieverbruik. Daarnaast is er minder onderhoud nodig omdat er geen riemen zijn die kunnen slijten of moeten worden aangespannen.

Kortom, de direct aangedreven afzuigmotor 1500m3/h 7-7-1400 is efficiënter, betrouwbaarder en vereist minder onderhoud.

Trillingsvrije demping voor stille werking

De Afzuigmotor 1500m3/h SV 7-7-1400 staat bekend om zijn geruisloze prestaties. De elektromotor en de waaier zijn gemonteerd in trillingsvrije dempers, die de trillingen die door de motor worden gegenereerd, absorberen en dempen. Hierdoor wordt geluidsoverlast geminimaliseerd. Dit zorgt ervoor dat de afzuigmotor stil en geluidsarm werkt.

Montage tips - Afzuigmotor 1500m3/h SV 7-7-1400

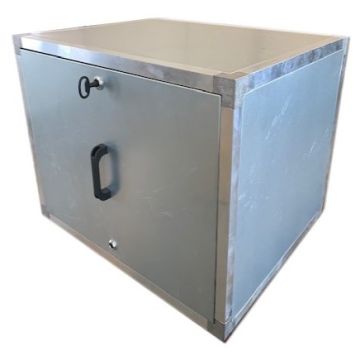

1. Uitblaasmond met flensaansluiting: De uitblaasmond van de ventilator is voorzien van een aansluitflens. Deze aansluiting maakt het mogelijk om de afzuigmotor te installeren in verschillende toepassingen, zoals een afzuigbox, een geurfilterunit of zelfs een horeca afzuigkap.
2. Ruimte voor luchtstroom: Zorg dat de ruimte waarin u de 1500m3/h afzuigmotor installeert voldoende ruimte biedt voor een onbelemmerde luchtstroom. Dit betekent dat de lucht vrij om de ventilator moet kunnen bewegen.
3. Uitsparing voor de uitblaas: Zorg dat de rechthoekige uitsparing in de wand waarop de motor wordt bevestigd voldoende ruimte zodat de afzuigmotor de lucht onbelemmerd kan uitblazen. Als de uitsparing te klein is, kan de lucht tegen de randen klappen, wat leidt tot luchtweerstand en een verhoogde geluidproductie.
4. Kanaalaansluiting: Zorg dat het rechthoekige, of ronde luchtkanaal de rechthoekige uitsparing in zijn geheel overlapt. Zo kan de ventilator vrij uitblazen in het kanaal.

Spirototaal installatieservice

Naast de verkoop van de Afzuigmotor 1500 m3/h SV 7-7-1400, kunt u bij ons ook terecht voor de installatie ervan. Neem gerust contact met ons op en informeer naar onze Spirototaal installatieservice.

Luchtweerstand en rendement

Houd er rekening mee dat het rendement van een ventilator, zoals de Afzuigmotor 1500m3/h SV 7-7-1400, kunnen variëren afhankelijk van de weerstand waarmee de luchtstroom wordt geconfronteerd. Als de ventilator moet werken tegen een hogere luchtweerstand, zal zijn vermogen om lucht te verplaatsen verminderen. Om ervoor te zorgen dat de ventilator efficiënt blijft werken en oververhitting te voorkomen, is het belangrijk om de ventilator binnen de aanbevolen specificaties en grenzen te gebruiken.

Overbelasting voorkomen

De Afzuigmotor 1500m3/h SV 7-7-1400 heeft een specifieke druk (luchtweerstand in Pa) nodig om efficiënt te kunnen werken. Als de ventilator te weinig weerstand ondervindt, kan dit leiden tot elektrische overbelasting. In de praktijk komt echter vaak het tegenovergestelde voor: de ventilator krijgt te veel luchtweerstand te verduren, meestal veroorzaakt door te smalle kanalen, lange kanalen of andere onderdelen in het ventilatiesysteem die de luchtstroom belemmeren. Dit staat bekend als mechanische overbelasting.

Ingebouwde thermische beveiliging

De Afzuigmotor 1500m3/h SV 7-7-1400 is uitgerust met thermische beveiliging voor extra veiligheid. Deze functie zorgt ervoor dat de motor binnen een veilig temperatuurbereik blijft, dat varieert van -30ºC tot +50ºC. De elektromotor, geplaatst in het slakkenhuis, wordt efficiënt gekoeld om oververhitting te voorkomen.

Als de temperatuur onverhoopt tot gevaarlijke niveaus stijgt, schakelt de thermische beveiliging de afzuigmotor automatisch uit, waardoor schade wordt voorkomen en de levensduur van de motor wordt verlengd. Dit draagt bij aan een betrouwbare werking en gemoedsrust bij gebruik.

Variabele snelheidsregeling

Deze Afzuigmotor 1500m3/h SV 7-7-1400 kan eenvoudig worden aangepast in snelheid met behulp van een externe snelheidsregelaar. Dit kan worden bereikt met zowel een elektronische regelaar als een transformatorregelaar. We raden het gebruik van een transformatorregelaar aan, omdat deze zorgt voor een stabiele en geruisloze aanpassing zonder bijgeluiden.

Het is belangrijk om te weten dat deze wisselstroom (AC) ventilator tot 30% van zijn vermogen kan worden teruggeregeld. Bij het selecteren van een snelheidsregelaar moet de stroomsterkte (ampère) van de regelaar minimaal gelijk zijn aan of hoger zijn dan het maximale vermogen van de ventilator. Dit zorgt voor een optimale en betrouwbare regeling van de ventilatorsnelheid.

Bekijk hier ons complete assortiment toerenregelaars!
