Plafond- wervelroosters SD-B en SD-C

Wervelrooster SD-B

Productkenmerken:

• Vaste bladen zorgen voor een efficiënte luchtverdeling
• Wervelluchttoevoer zorgt voor een snellere temperatuur- en ventilatiemenging
• Esthetisch ontwerp, gepoedercoat
• Geschikt voor zowel toevoer als afzuiging van koude of warme lucht
• Eenvoudige installatie in standaard verlaagd plafond

Materiaal en Kleur:

• Materiaal: Geperst gegalvaniseerd staal (diffusorelement)
• Kleur: RAL 9010

Afmetingen en Verplaatsing:

• SD-B 300: A-A = 290x290 mm, B-B = 286x286 mm, H = 220 mm, ØD = 160 mm
• SD-B 400: A-A = 386x386 mm, B-B = 370x370 mm, H = 220 mm, ØD = 160 mm
• SD-B 500: A-A = 480x480 mm, B-B = 460x460 mm, H = 260 mm, ØD = 200 mm
• SD-B 600: A-A = 590x590 mm, B-B = 580x580 mm, H = 310 mm, ØD = 250 mm

Technische Parameters:

• Verschillende technische parameters zoals luchtstroomcapaciteit (V [m³/h]), statische druk (Ps [Pa]), en geluidsniveau (NC [dB]) afhankelijk van de afmetingen en luchtstroomrichting.

Luchtafvoer:

• Geluidsniveaus variërend afhankelijk van de grootte en luchtstroom, met opties zoals:
• SD-B 300: Ps = 30 Pa, NC = 25 dB bij 300 m³/h
• SD-B 400: Ps = 30 Pa, NC = 25 dB bij 400 m³/h
• SD-B 500: Ps = 30 Pa, NC = 25 dB bij 500 m³/h
• SD-B 600: Ps = 30 Pa, NC = 25 dB bij 600 m³/h

Wervelrooster SD-C

Productkenmerken:

• Verstelbare lamellen gemaakt van hoogwaardig kunststof
• Vaste en verstelbare lamellen zorgen voor optimale luchtverdeling
• Mogelijkheid om de luchtstroomrichting aan te passen
• Gepoedercoat voor een duurzame afwerking
• Geschikt voor zowel toevoer als afzuiging van koude of warme lucht

Materiaal en Kleur:

• Materiaal: Geperst gegalvaniseerd staal (diffusorelement)
• Kleur: RAL 9010

Afmetingen en Verstelbare Lamellen Positie:

• SD-C 295x295: 8 lamellen
• SD-C 395x395: 16 lamellen
• SD-C 495x495: 24 lamellen
• SD-C 595x595: 32 lamellen
• SD-C 595x595: 48 lamellen

Technische Parameters:

• Verschillende technische parameters zoals luchtstroomcapaciteit (V [m³/h]), statische druk (Ps [Pa]), en geluidsniveau (NC [dB]) afhankelijk van de afmetingen en luchtstroomrichting.

Luchtafvoer:

• Geluidsniveaus variërend afhankelijk van de grootte en luchtstroom, met opties zoals:
• SD-C 295x295: Ps = 30 Pa, NC = 28 dB bij 295 m³/h
• SD-C 395x395: Ps = 30 Pa, NC = 28 dB bij 395 m³/h
• SD-C 495x495: Ps = 30 Pa, NC = 28 dB bij 495 m³/h
• SD-C 595x595 (32 lamellen): Ps = 30 Pa, NC = 28 dB bij 595 m³/h
• SD-C 595x595 (48 lamellen): Ps = 30 Pa, NC = 28 dB bij 595 m³/h

Verschillen tussen SD-B en SD-C Wervelroosters

Lamellen Type:

• SD-B: Heeft vaste lamellen die zorgen voor een consistente luchtverdeling. Dit maakt het ontwerp eenvoudiger en robuuster.
• SD-C: Beschikt over verstelbare lamellen van hoogwaardig kunststof. Dit biedt flexibiliteit om de luchtstroomrichting aan te passen voor specifieke behoeften en optimalisatie van de luchtverdeling.

Aanpasbaarheid:

• SD-B: Beperkt tot vaste lamellen, waardoor de luchtstroomrichting niet aangepast kan worden.
• SD-C: Lamellen kunnen worden versteld om de luchtstroomrichting aan te passen, wat meer controle biedt over de luchtverdeling in de ruimte.

Toepassingsmogelijkheden:

• SD-B: Geschikt voor situaties waar een eenvoudige, effectieve luchtverdeling nodig is zonder de noodzaak van aanpassingen.
• SD-C: Ideaal voor toepassingen waar flexibiliteit en aanpasbaarheid van de luchtstroomrichting essentieel zijn.

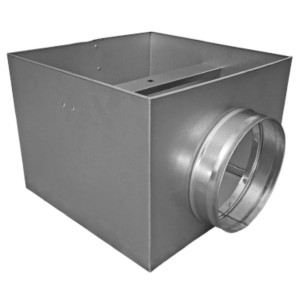

Bijbehorende Plenumbox SR SD-B/C

Productkenmerken:

• Materiaal: Gegalvaniseerd staal
• Type: Plenumbox zonder extra functies
• Ontwerp:
• Voorzien van persklinknagels en metalen vergrendelingen
• Teruggevouwen rand voor extra stevigheid en eenvoudige aansluiting op de verbindingszadel
• Geleide gaten voor gemakkelijke installatie met een diffuser

Afmetingen:

• Beschikbaar in diverse afmetingen zoals:
• SR SD-B/C 300: A-A = 290x290 mm, B-B = 286x286 mm, H = 220 mm, ØD = 160 mm
• SR SD-B/C 400: A-A = 386x386 mm, B-B = 370x370 mm, H = 220 mm, ØD = 160 mm
• SR SD-B/C 500: A-A = 480x480 mm, B-B = 460x460 mm, H = 260 mm, ØD = 200 mm
• SR SD-B/C 600: A-A = 590x590 mm, B-B = 580x580 mm, H = 310 mm, ØD = 250 mm

Conclusie

De wervelroosters SD-B en SD-C, samen met de bijbehorende plenumbox SR SD-B/C, bieden een innovatieve en efficiënte oplossing voor verschillende ventilatiebehoeften. Met hun robuuste constructie, veelzijdige luchtverdelingsmogelijkheden en eenvoudige installatie, zijn deze producten ideaal voor zowel nieuwbouw- als renovatieprojecten. Door de combinatie van vaste en verstelbare lamellen kunnen deze roosters worden aangepast aan specifieke eisen, waardoor optimale prestaties en comfort worden gegarandeerd.
