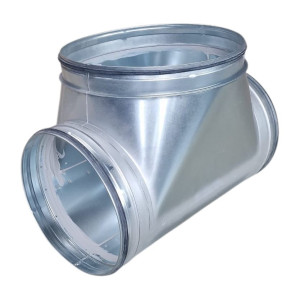

Spiro T-stukken 90 graden (SAFE)

Zoekt u een T-stuk met een 90º aftakking voor uw spirobuis of een ander rond ventilatiekanaal? Ontdek dan ons assortiment T-stukken SAFE. Deze zijn voorzien van afdichtingsrubber voor een luchtdichte verbinding. Ze zijn eenvoudig te bestellen via onze webshop en direct uit voorraad leverbaar. Kies direct de gewenste afmeting of lees verder voor meer gedetailleerde informatie over de T-stukken 90 graden SAFE.



Lees meer...

Van hoog naar laag sorteren

Van hoog naar laag sorteren

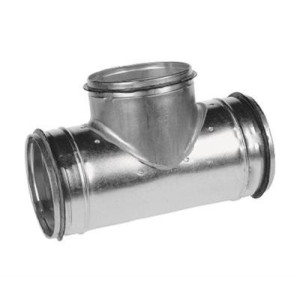

Wat is een Spiro T-stuk 90 graden SAFE?

Een Spiro T-stuk 90 graden is een verbindingsstuk voor ronde ventilatiebuizen, waaronder spirobuizen en flexibele slangen. Met een T-stuk 90º kan een haakse zijvertakking worden aangebracht in ronde ventilatiekanalen. De benaming "T-stuk" komt voort uit de T-vorm van het spiro hulpstuk, dat een rechte doorgang combineert met een zijtak.

De T-stukken SAFE zijn uitgerust met een dubbele EPDM afdichtingsring voor een optimale luchtdichtheid. Hiermee voldoen ze aan luchtdichtheidsklasse D conform Luka. Hierdoor is het gebruik van tape overbodig geworden.


Algemene eigenschappen

Functie: Maakt een haakse aftakking van 90º.
Afdichting: Met EPDM afdichtingsrubber, voor luchtdichte verbinding.
Installatie: Gemakkelijk en snel te installeren zonder de noodzaak voor tape of kit.
Temperatuurbestendigheid: Bestand tegen temperaturen tot 80 graden.
Toepassing: Geschikt voor alle soorten starre ventilatiebuizen, maar minder geschikt voor ventilatieslangen*.

*Let op! Het afdichtingsrubber bij de SAFE T-stukken is niet geschikt voor ventilatieslangen. Dit vanwege de stroeve eigenschap van het materiaal. Verwijder daarom bij de SAFE T-stukken eerst het afdichtingsrubber bij gebruik van ventilatieslang, of kies een STANDAARD T-stuk.

Stappenplan voor het bevestigen van spiro t-stukken 90º SAFE

1. Plaats het T-stuk tussen twee (ronde) kanalen van het hoofdkanaal.
2. Schuif aan beide zijden de kanalen over de aansluitingen van het T-stuk.
3. Bevestig het aftakkanaal over de aftakaansluiting.
4. Verstevig de verbinding met zelfborgende schroeven.
5. De afdichtingsring zorgt voor een direct luchtdichte verbinding (zonder gebruik van tape of kit).


Maatvoering

Onze T-stukken 90º SAFE en andere Spiro hulpstukken voldoen aan internationale standaarden die in Europese landen worden gehanteerd. Ze zijn nauwkeurig op maat gemaakt en passen perfect bij de spirobuizenventilatieslangen en Aluminium kanalen uit ons assortiment.

Als u specifieke maatwerkoplossingen nodig heeft, staan we graag voor u klaar. Aarzel niet om contact met ons op te nemen! U kunt ons telefonisch bereiken op 024-2022197 of een e-mail sturen naar info@spirototaal.nl.


Spiro kwaliteit

Zowel onze T-stukken als onze andere Spiro hulpstukken zijn van professionele kwaliteit. Ze zijn afgewerkt met een zinklaag van 275 g/m2, waardoor ze duurzaam bestand zijn tegen corrosie. Dit maakt onze Spiro ventilatiebuizen en hulpstukken geschikt voor zowel binnen- als buitengebruik. Daarnaast bieden ze een hoge chemische weerstand. Bij Spirototaal garanderen we topkwaliteit en de perfecte pasvorm van het T-stuk op het ventilatiekanaal.


Levertijd van Spiro T-stukken 90 graden

Spiro T-stukken 90 graden zijn overwegend* direct uit voorraad leverbaar. Indien u vóór 15:00 uur bestelt, wordt uw bestelling de volgende dag bezorgd. Het is tevens mogelijk om uw bestelling af te halen in Wijchen. U bent van harte welkom op Bijsterhuizen 5018, van maandag tot en met vrijdag tussen 09:00 en 17:00 uur.

*De minder courante maten worden op aanvraag geproduceerd. Hierbij geldt een levertijd van 3- tot 5 werkdagen.



Drukvalgrafieken van de Spiro T-stukken 90 graden

Drukvalgrafieken voor T-stukken

Drukvalgrafieken geven inzicht in het drukverlies (Pa) dat optreedt bij de luchtverplaatsing door spirobuizen, T-stukken en andere onderdelen in ventilatiesystemen. In deze grafieken leest u het drukverlies af in verhouding tot de luchtsnelheid (m/s) en de diameter van het kanaal.

Voor een nauwkeurige berekening:

1. Bepaal eerst de luchtsnelheid in het kanaal op basis van de kanaaldiameter.
2. Lees vervolgens het drukverlies afin het T-stuk bij de vastgestelde luchtsnelheid


Overzicht drukvalgrafieken

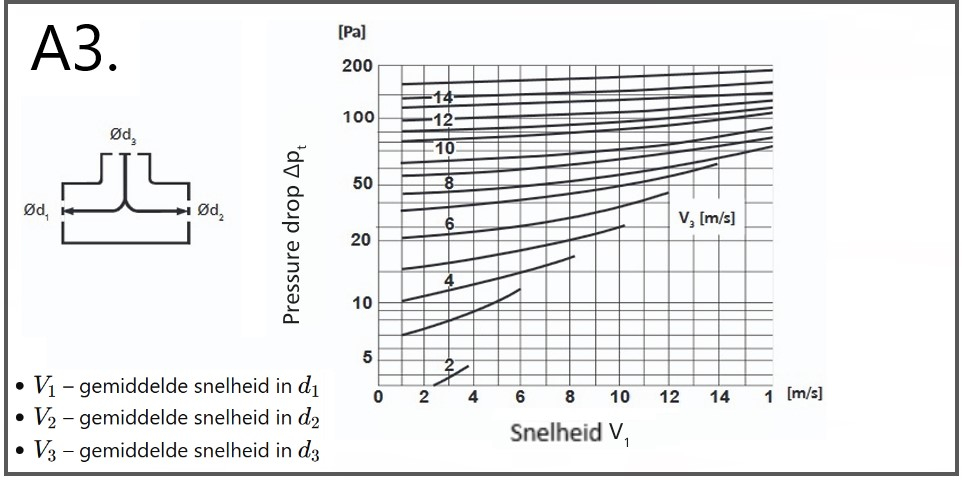

De onderstaande grafieken tonen het drukverlies voor onze 90 graden Safe T-stukken bij verschillende luchtstromen. Let goed op welke luchtstroom van toepassing is om de juiste waarde te bepalen.

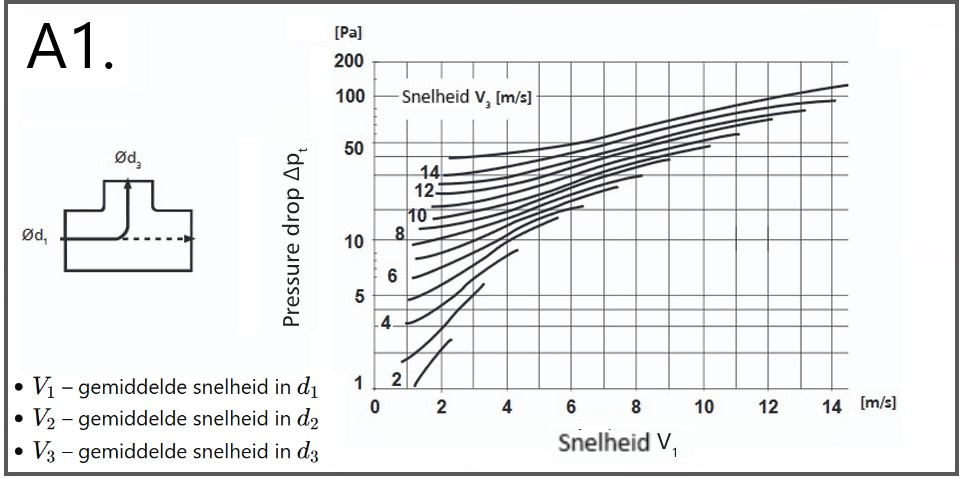

Drukverlies voor Spiro T-stuk bij constante doorstroming

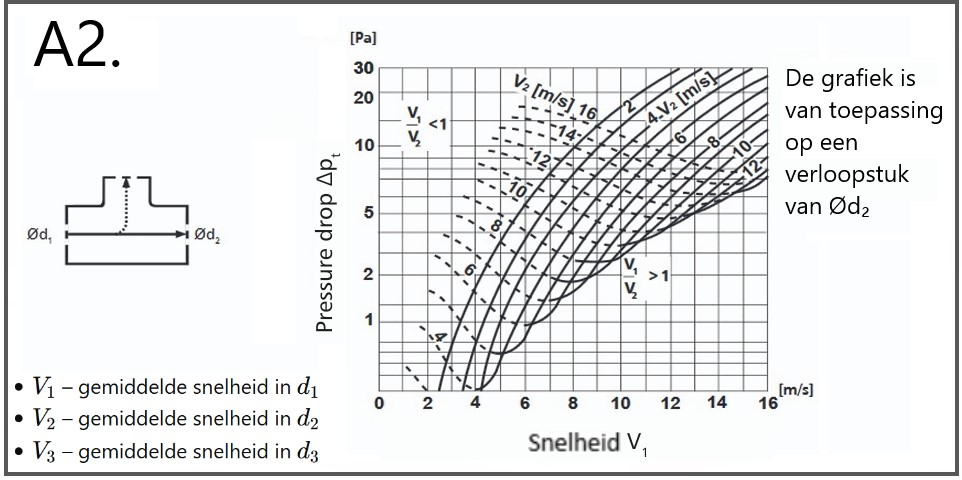

Grafiek A2 - Drukverlies voor T-stuk met verloopstuk naar Ød₂

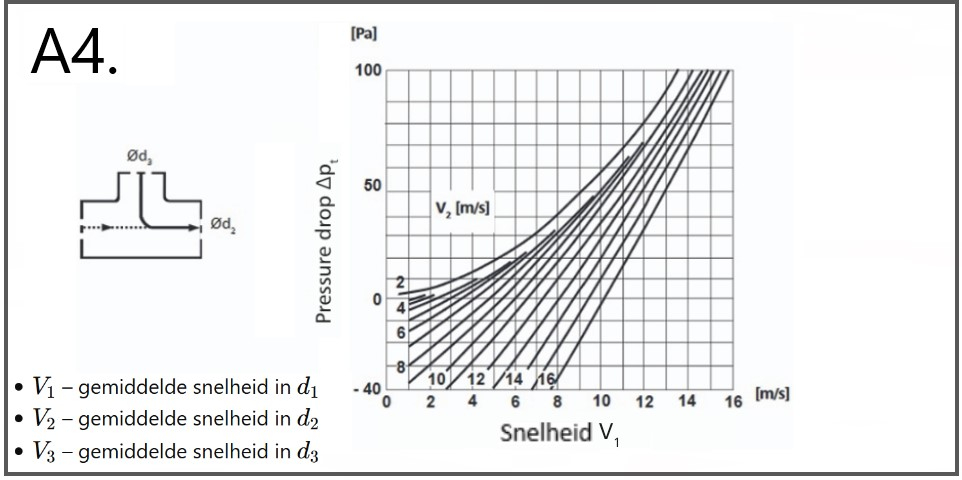

Grafiek A4 - Drukverlies voor T-stuk met grotere zijtak

Drukvalgrafiek

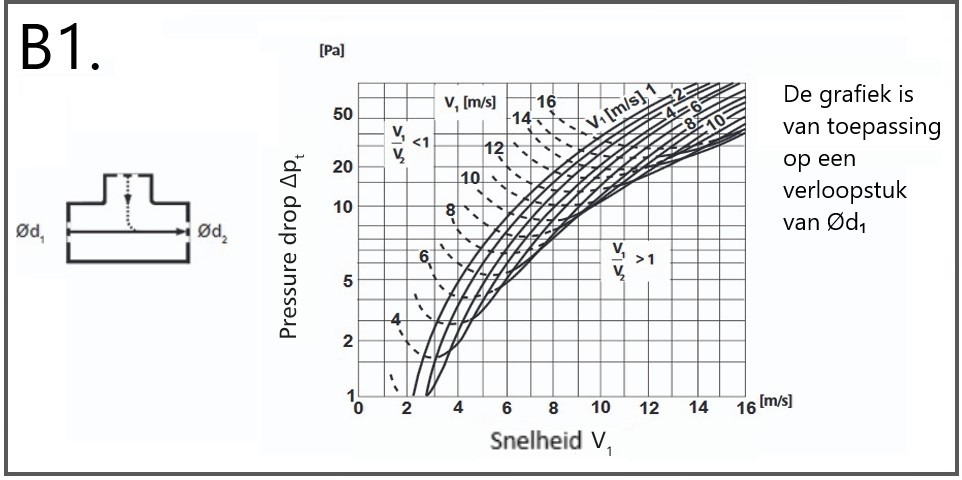

Drukvalgrafiek t-stuk B1

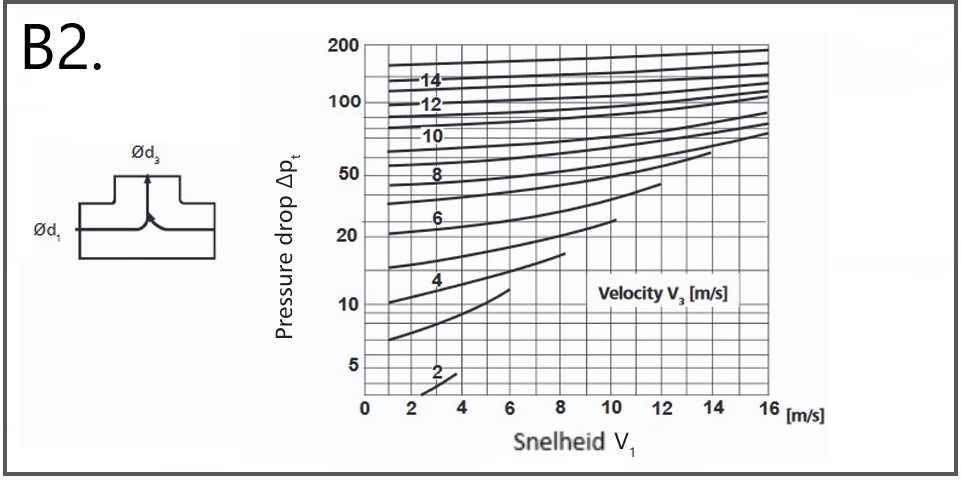

Drukvalgrafiek t-stuk B2


Meer informatie over onze t-stukken voor spirobuis

Heeft u nog vragen over onze T-stukken 90 graden SAFE of wilt u meer informatie over de toepassing van deze hulpstukken in uw ventilatiesysteem? Neem gerust contact met ons op. Direct een t-stuk bestellen? Bestel eenvoudig via onze webshop en profiteer van een snelle levering direct uit voorraad. Kies voor kwaliteit en zekerheid met de T-stukken van Spirototaal!
